مبانی IMU: نحوه کار شتاب‌سنج و ژیروسکوپ

چکیده

واحدهای اندازه‌گیری اینرسی (IMU) اجزای حسگر اصلی سیستم‌های ناوبری و کنترل حرکت مدرن هستند. از چرخش صفحه نمایش گوشی هوشمند تا سم‌پاشی دقیق پهپادهای کشاورزی و کنترل وضعیت موشک‌ها، IMU همه جا حضور دارد. این مقاله تحلیل عمیقی از اجزای اصلی IMU - شتاب‌سنج‌ها و ژیروسکوپ‌ها - با توضیح مکانیزم‌های کاری آنها، اهمیت فیزیکی پارامترهای کلیدی عملکرد و نحوه تبدیل الگوریتم‌های ادغام سنسورها از «داده‌های خام نویزدار» به «اطلاعات دقیق وضعیت» ارائه می‌دهد.

1. نمای کلی: تولد یک سیستم دقیق

قبل از بحث در مورد اصول خاص، باید درک کنیم که IMU در کجای سیستم‌ها قرار می‌گیرد. یک سیستم ناوبری اینرسی کامل معمولاً شامل سه لایه است: | لایه | حسگرها | خروجی | |------|---------|--------| | لایه حسی | شتاب‌سنج + ژیروسکوپ | کمیت‌های فیزیکی خام (شتاب، سرعت زاویه‌ای) | | لایه ادغام | الگوریتم‌های ادغام سنسورها | کواترنیون‌های وضعیت/زاویه‌های اویلر | | لایه ناوبری | الگوریتم‌های ناوبری اینرسی | موقعیت، سرعت، سمت | این مقاله بر لایه حسی - مکانیزم‌های کاری شتاب‌سنج‌ها و ژیروسکوپ‌ها - تمرکز دارد. یک واقعیت مهم: شتاب‌سنج‌ها و ژیروسکوپ‌ها هر کدام فقط می‌توانند اطلاعات ناقصی ارائه دهند. شتاب‌سنج‌ها می‌توانند زاویه tilt را از جهت گرانش در شرایط ایستا حس کنند، اما به محض اینکه حامل شتاب حرکتی داشته باشد، اندازه‌گیری tilt فوراً fail می‌شود. ژیروسکوپ‌ها می‌توانند تغییرات وضعیت را با دقت ردیابی کنند اما از drift زمانی رنج می‌برند. قدرت واقعی IMU در ادغام هر دو نهفته است - این موضوع بخش 4 است.

2. شتاب‌سنج: حس کردن «نیرو» نه «حرکت»

2.1 یک واقعیت خلاف شهود

بسیاری فکر می‌کنند شتاب‌سنج‌ها تغییرات سرعت حرکت را اندازه‌گیری می‌کنند. اما در واقعیت، شتاب‌سنج‌ها شتاب حاصل از نیرو را اندازه‌گیری می‌کنند - دقیق‌تر، شتاب نسبت به سقوط آزاد، که مهندسان آن را «شتاب proper» یا «نیروی specifics» می‌نامند. اگر یک شتاب‌سنج را در دست بگیرید و آزادانه fall کنید، متوجه می‌شوید که reading صفر است - علی‌رغم اینکه شتاب دارید. این به این دلیل است که داخل شتاب‌سنج یک جرم شناور است که میزان کشیده شدن یا فشرده شدن فنر را اندازه‌گیری می‌کند، نه سرعت حرکت شما.

2.2 نحوه کار شتاب‌سنج‌های MEMS

ساختار اصلی شتاب‌سنج‌های مدرن MEMS (سیستم‌های ریز الکترومکانیکی) بسیار هوشمندانه طراحی شده است:

        [الکترود ثابت]    [جرم]    [الکترود ثابت]
            |___________|___________|
                        ↕↕↕↕
                  سیستم تعلیق فنری

فرآیند کار:

1. تحریک: جرم به صورت الکترواستاتیکی به نوسان دوره‌ای واداشته می‌شود (معمولاً 1-30 kHz)
2. تشخیص: وقتی دستگاه در جهت محور X شتاب می‌گیرد، جرم به دلیل اینرسی «تأخیر» می‌کند، که باعث تغییر ظرفیت خازنی بین جرم و الکترودهای ثابت می‌شود
3. خروجی: تغییر ظرفیت خازنی به سیگنال ولتاژ متناسب با شتاب تبدیل می‌شود این روش تشخیص با استفاده از نیروی کوریولیس principle کار اصلی ژیروسکوپ‌های MEMS است (در بخش 3 توضیح داده شده)، اما شتاب‌سنج‌ها عمدتاً از طرح فنر-جرم-تشخیص خازنی بالا استفاده می‌کنند.

2.3 پارامترهای کلیدی توضیح داده شده

هنگام ارزیابی شتاب‌سنج‌ها، این پارامترها تعیین می‌کنند که آیا می‌توانید داده‌های معتبر برای کاربرد خود دریافت کنید: پایداری بایاس (Bias Stability): خطای حالت ماندگار خروجی با ورودی شتاب صفر. این مهم‌ترین شاخص دقت است، معمولاً بر حسب mg (میلی-g) بیان می‌شود. IMU‌های نظامی می‌توانند تا 10 میکروگرم پایین بیایند، در حالی که MEMS مصرفی معمولاً 1-10 میلی‌گرم است. قدم تصادفی زاویه‌ای (ARW): نرخ drift وضعیت ناشی از نویز. برای شتاب‌سنج‌ها، این به صورت نرخ رشد خطای وضعیت پس از انتگرال‌گیری سرعت ظاهر می‌شود. پهنای باند (Bandwidth): بالاترین فرکانسی که می‌توان با دقت اندازه‌گیری کرد. پهنای باند بالاتر به معنای تشخیص دقیق‌تر لرزش‌های فرکانس بالا، اما نویز بیشتر نیز هست. محدوده (Range): حداکثر شتاب قابل اندازه‌گیری. الکترونیک مصرفی معمولاً ±2g، پهپادها معمولاً از ±16g استفاده می‌کنند، در حالی که سیستم‌های تسلیحاتی ممکن است به ±500g نیاز داشته باشند. محدوده و دقت اغلب در trade-off هستند - بر اساس اولویت‌های خود انتخاب کنید.

3. ژیروسکوپ: «جادوی» اندازه‌گیری چرخش

3.1 درک شهودی نیروی کوریولیس

کلید درک اصول ژیروسکوپ، نیروی کوریولیس است. تصور کنید که از مرکز چرخ و فلک به سمت لبه آن می‌دوید. از دید ناظر زمینی، مسیر شما خم می‌شود - این اثر نیروی کوریولیس است. اندازه این نیرو متناسب با سرعت چرخش و سرعت شعاعی شما است.

        نمای بالای چرخ و فلک
                 O  ← مرکز چرخش
                /|
               / |
               /  | ← شما در حال دویدن هستید
              /   |
             ←────┘
        جهت نیروی کوریولیس (عمود بر حرکت شما و محور چرخش)

3.2 نحوه کار ژیروسکوپ‌های MEMS

در داخل یک ژیروسکوپ MEMS یک جرم مرتعش وجود دارد:

1. حالت تحریک (Drive Mode): جرم به صورت الکترواستاتیکی به رزونانس در صفحه واداشته می‌شود، در جهت X با فرکانس ثابت (معمولاً 10-50 kHz) به جلو و عقب حرکت می‌کند
2. حالت تشخیص (Sense Mode): وقتی دستگاه حول محور Z می‌چرخد، به دلیل نیروی کوریولیس، جرم در جهت Y که عمود بر جهت تحریک است، لرزش اجباری تولید می‌کند
3. خوانش: تشخیص خازنی جابجایی در جهت Y را اندازه‌گیری می‌کند، آن را به سیگنال الکتریکی متناسب با سرعت زاویه‌ای تبدیل می‌کند نکته کلیدی: تحریک و تشخیص عمود بر هم هستند. اگر جهت تحریک X باشد، جهت تشخیص Y است، چرخش حول محور Z را اندازه‌گیری می‌کند. این اصل ژیروسکوپ‌های سه‌محوره است - سه جفت تحریک-تشخیص متعامد.

    تحریک X ←→ تشخیص Y = اندازه‌گیری چرخش Z
    تحریک Y ←→ تشخیص Z = اندازه‌گیری چرخش X
    تحریک Z ←→ تشخیص X = اندازه‌گیری چرخش Y

3.3 پارامترهای کلیدی توضیح داده شده

قدم تصادفی زاویه‌ای (Angle Random Walk, ARW): مهم‌ترین شاخص دقت ژیروسکوپ‌ها، واحد °/√hr یا °/hr^0.5. نشان‌دهنده نرخ drift تصادفی وضعیت ناشی از نویز است. برای مثال، 0.5°/√hr به این معناست که پس از 1 ساعت، حد پایین 1σ خطای وضعیت تقریباً 0.5° است. ژیروسکوپ‌های فیبر نوری (FOG) می‌توانند به 0.001°/√hr برسند، در حالی که MEMS مصرفی ممکن است 2-5°/√hr باشد. پایداری بایاس (Bias Stability): پایداری خروجی ژیروسکوپ در ورودی صفر، واحد °/hr. این پایداری به عنوان تابعی از زمان میانگین‌گیری است، متفاوت از نویز تصادفی که ARW توصیف می‌کند. محدوده دینامیکی (Dynamic Range): حداکثر سرعت زاویه‌ای قابل اندازه‌گیری. درجه صنعتی معمولاً ±500°/s است، اندازه‌گیری چرخش با سرعت بالا به ±4000°/s یا بیشتر نیاز دارد. غیرخطی بودن ضریب مقیاس (Scale Factor Nonlinearity): میزان غیرخطی بودن رابطه تناسبی بین خروجی و ورودی سرعت زاویه‌ای، که مستقیماً بر دقت اندازه‌گیری تأثیر می‌گذارد.

4. چرا به ادغام سنسورها نیاز داریم

4.1 محدودیت‌های سنسورهای منفرد

درک ضرورت ادغام سنسورها نیازمند شناخت ابتدایی محدودیت‌های سنسورهای منفرد است: مشکلات شتاب‌سنج: می‌تواند زاویه tilt ایستا (pitch/roll) را اندازه‌گیری کند زیرا جهت گرانش یک مرجع پایدار است. اما نمی‌تواند شتاب گرانش را از شتاب حرکتی تشخیص دهد. وقتی حامل شتاب دارد، محاسبه tilt فوراً اشتباه می‌شود - این به خصوص در مانورهای پهپاد یا دور زدن وسایل نقلیه واضح است. مشکلات ژیروسکوپ: می‌تواند تغییرات نرخ وضعیت را با دقت ردیابی کند اما از drift انتگرالی رنج می‌برد. حتی باکیفیت‌ترین ژیروسکوپ‌ها نیز هر ساعت چند درجه یا بیشتر drift می‌کنند. این بدان معناست که با تکیه صرف بر انتگرال‌گیری ژیروسکوپ برای وضعیت، پس از 24 ساعت خطا کاملاً غیرقابل قبول می‌شود.

4.2 استراتژی‌های ادغام

مهندسان الگوریتم‌های مختلفی برای ادغام داده‌های هر دو سنسور توسعه داده‌اند: فیلتر مکمل (Complementary Filter): ایده اصلی «برای فرکانس‌های بالا از ژیروسکوپ، برای فرکانس‌های پایین از شتاب‌سنج استفاده کنیم». ژیروسکوپ‌ها در کوتاه‌مدت دقیق و قابل اعتماد هستند اما در طول زمان drift می‌کنند؛ شتاب‌سنج‌ها در بلندمدت پایدار هستند اما نویز کوتاه‌مدت بالایی دارند. با فیلتر بالاگذر برای استخراج تغییرات سریع ژیروسکوپ و فیلتر پایین‌گذر برای استخراج مؤلفه‌های آهسته پایدار شتاب‌سنج، سپس ادغام وزن‌دار. این روش ساده و کارآمد است و به طور گسترده در کنترل پرواز پهپادها استفاده می‌شود. فیلتر کالمن (Kalman Filter): الگوریتم تخمین حالت بهینه که میانگین مربعات خطای تخمین را با توجه به مدل سیستم شناخته شده و ویژگی‌های آماری نویز اندازه‌گیری minimize می‌کند. فیلتر کالمن توسعه‌یافته (EKF) الگوریتم استاندارد برای سیستم‌های ناوبری اینرسی است، می‌تواند سنسورهای متعدد (GPS، مغناطیس‌سنج و غیره) را ادغام کند و تخمین بهینه حالت را ارائه دهد. الگوریتم‌های مادگویک/ماهونی: الگوریتم‌های کارآمد تخمین وضعیت کواترنیونی طراحی‌شده مخصوصاً برای ریزپردازنده‌ها. الگوریتم مادگویک در هر مرحله فقط حدود 150 عملیات floating-point نیاز دارد، یک order of magnitude سریع‌تر از EKF، به طور گسترده در گوشی‌های هوشمند و تبلت‌ها استفاده می‌شود.

5. راهنمای انتخاب: از نیازهای خود شروع کنید

با محصولات IMU از چند دلار تا ده‌ها هزار دلار در بازار، چگونه انتخاب می‌کنید؟ گام 1: سناریوی کاربردی خود را مشخص کنید | کاربرد | درجه IMU توصیه شده | پایداری بایاس معمول | محدوده قیمت | |--------|---------------------|---------------------|-------------| | گوشی‌های هوشمند/پوشیدنی | درجه مصرفی | 10-100 mg | $1-5 | | پهپادها/ربات‌های کشاورزی | درجه صنعتی | 1-10 mg | $50-500 | | رانندگی خودران | درجه صنعتی/خودرویی | 0.1-1 mg | $500-2000 | | هوانوردی/نظامی | درجه تاکتیکی/ناوبری | 0.01-0.1 mg | $5000+ | | موشک/هوافضا | درجه ناوبری | <0.01 mg | $50000+ | گام 2: بودجه خطای خود را محاسبه کنید فرض کنید یک پهپاد کشاورزی نیاز به حفظ دقت وضعیت ±1° با زمان پرواز 30 دقیقه دارد:

• اگر ARW ژیروسکوپ 2°/√hr باشد، خطای وضعیت 1σ پس از 30 دقیقه (0.5 ساعت) = 2 × √0.5 ≈ 1.4°
• این به معنای آن است که به ژیروسکوپ با ARW < 1.4°/√hr نیاز دارید، یا کالیبراسیون مکرر گام 3: بر سازگاری محیطی تمرکز کنید
• محدوده دمای کاری (درجه صنعتی معمولاً -40°C تا 85°C)
• مقاومت در برابر لرزش (به خصوص برای کاربردهای پهپاد و وسایل نقلیه مهم است)
• سازگاری الکترومغناطیسی (shielding EMI در محیط‌های الکترومغناطیسی پیچیده حیاتی است)

---

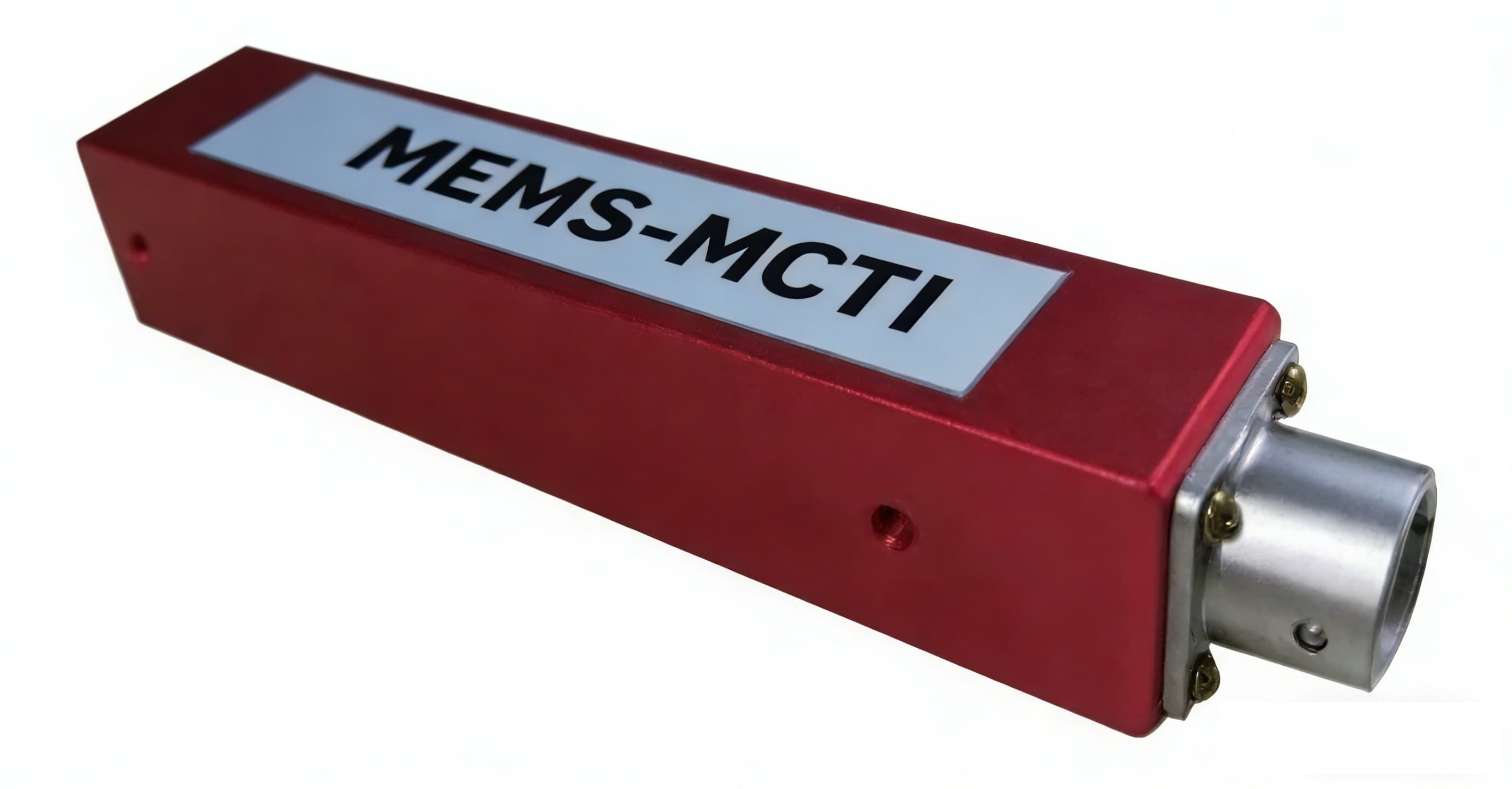

6. توصیه‌های محصولات MMES-MCTI

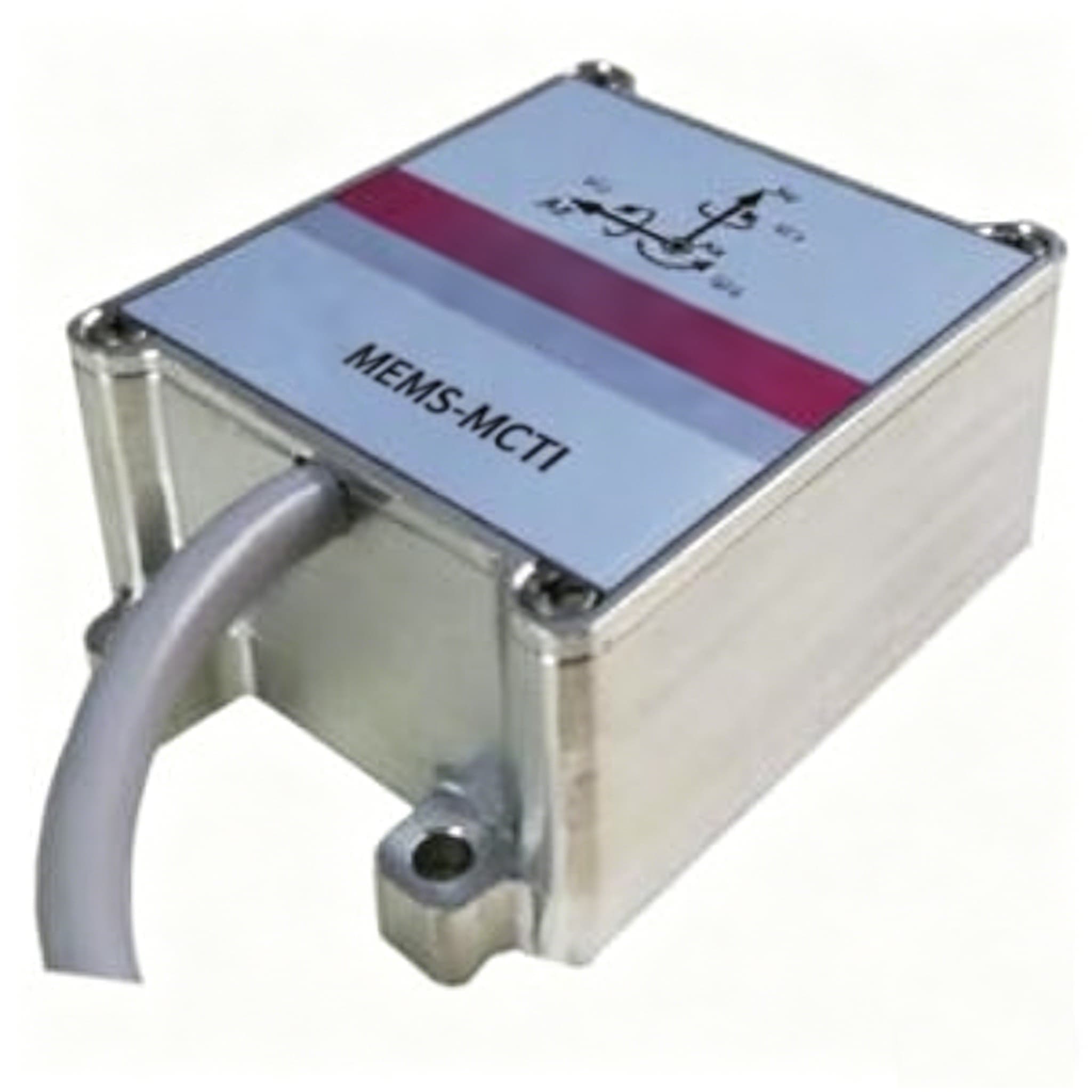

برای سناریوهای کاربردی مختلف، MMES-MCTI طیف کاملی از محصولات IMU و AHRS را ارائه می‌دهد: سری PA-IMU-01: IMU MEMS صنعتی با پایداری بایاس 1mg، ARW 0.5°/√hr، مناسب برای پهپادهای کشاورزی و ربات‌های صنعتی سری PA-AHRS01: سیستم مرجع وضعیت و سمت با مغناطیس‌سنج سه‌محوره یکپارچه، مستقیماً کواترنیون وضعیت را خروجی می‌دهد، مجهز به رابط UART/SPI، کاملاً سازگار با سیستم‌های کنترل پرواز اصلی تمام محصولات از محدوده دمای کاری گسترده -40°C تا 85°C پشتیبانی می‌کنند و خدمات سفارشی‌سازی برای برآوردن نیازهای کاربردی خاص ارائه می‌دهند.

نتیجه‌گیری

درک نحوه کار شتاب‌سنج‌ها و ژیروسکوپ‌ها不是为了成为 MEMS 设计工程师，而是为了 انتخاب صحیح، استفاده صحیح، ارزیابی صحیح. هنگام انتخاب، سه قانون طلایی را به خاطر بسپارید:

1. هیچ سنسور کاملی وجود ندارد، فقط سنسور مناسب - درک معنای فیزیکی هر پارامتر به شما کمک می‌کند تا تعیین کنید آیا واقعاً برای شما مهم است
2. خطاهای سیستماتیک نسبت به خطاهای تصادفی آسان‌تر قابل 处理 هستند - بایاس را می‌توان با کالیبراسیون حذف کرد، اما قدم تصادفی با گذشت زمان تجمع می‌یابد
3. ادغام سنسورها روح IMU است - حتی بهترین شتاب‌سنج‌ها و ژیروسکوپ‌ها نمی‌توانند پتانسیل کامل خود را هنگام استفاده جداگانه محقق کنند اگر سؤال دیگری در مورد انتخاب یا نیازهای پشتیبانی فنی دارید، لطفاً با تیم مهندسی ما تماس بگیرید.

---

تصاویر محصولات توصیه شده: PA-IMU-01D.jpg یا PA-IMU-01G.jpg برچسب‌های مقاله: مبانی فنی | اصول سنسور | MEMS | انتخاب محصول زمان مطالعه: تقریباً 8 دقیقه

نوشته شده توسط تیم مهندسی MMES-MCTI
